تفاصيل المنتج

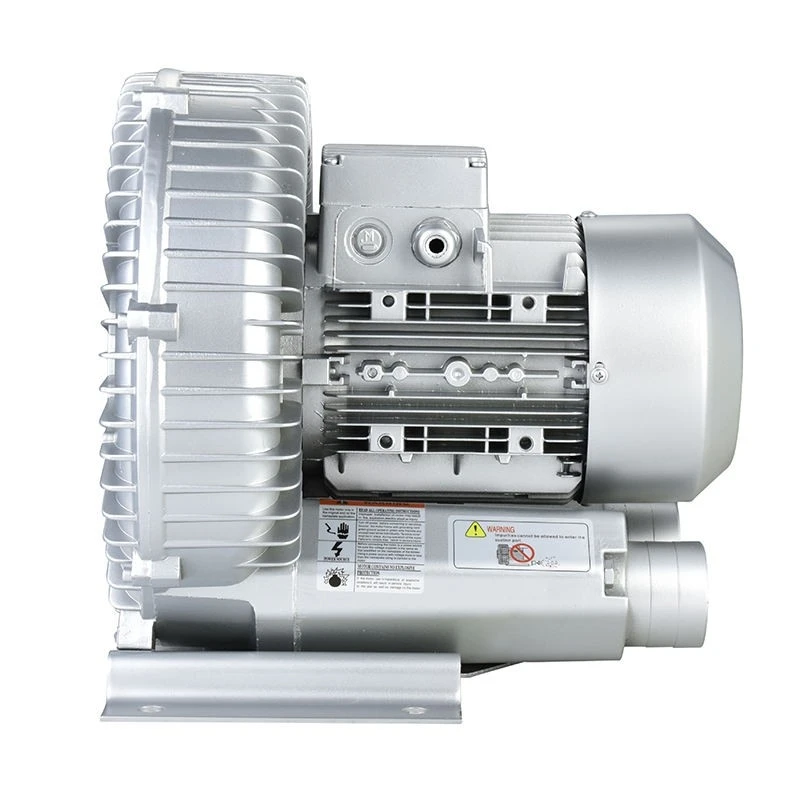

تتميز المروحة الدوامية أحادية المرحلة بمحرك نحاسي بملف-ملف نحاسي عالي النقاء يوفر توصيلًا كهربائيًا وتبديدًا حراريًا فائقين مقارنة بملفات الألومنيوم التقليدية -، وهي مواصفات محرك متميزة تترجم مباشرة إلى فترات خدمة أطول وتشغيل متواصل أكثر برودة. تعرض صور المنتج مجموعة المنفاخ الكاملة المصنوعة من سبائك الألومنيوم مع مبيت المحرك ذي الزعانف، ورأس المضخة الدائرية مع أضلاع تبريد شعاعية، وصندوق التوصيل المحكم مع غدة دخول الكابل الآمنة. تكشف صور المحرك ذات المقطع العرضي- عن نمط اللف النحاسي اللامع المميز، والذي يمكن رؤيته بوضوح من خلال فتحة مبيت المحرك وملفوف بشكل موحد حول قلب الجزء الثابت - وهو مؤشر جودة مرئي يميز هذا النموذج عن البدائل منخفضة التكلفة-. يرسم مخطط العرض-المفصل جميع المكونات العشرين، بما في ذلك المكره المتوازن الدقيق-، ومجموعة المحمل مع موانع التسرب ذات درجات الحرارة العالية-، وجسم المضخة ذو الحشيات، وعناصر كاتم الصوت، ولوحة القاعدة المعززة. توفر المروحة الدوامية ذات المحرك النحاسي ذات المرحلة الواحدة تدفقًا مجانيًا للزيت-عبر أعمال التفريغ-واستخراج الدخان والنقل الهوائي والتهوية وتطبيقات التجفيف بمستويات ضوضاء منخفضة تصل إلى 46 ديسيبل (A). تظهر صور التطبيق انتشارها في خطوط الإنتاج، ومعدات المختبرات، وأنظمة تربية الأحياء المائية. بالنسبة للمشترين الذين يقيمون جودة المحرك باعتبارها عامل الشراء الحاسم، تمثل المروحة الدوامية ذات المحرك النحاسي ذات المرحلة الواحدة الطبقة المتميزة في تقنية المنفاخ التجديدي ذات المرحلة الواحدة.
جدول معلمات منفاخ دوامة دافعة واحدة- وشرح شامل لأبعاد التثبيت

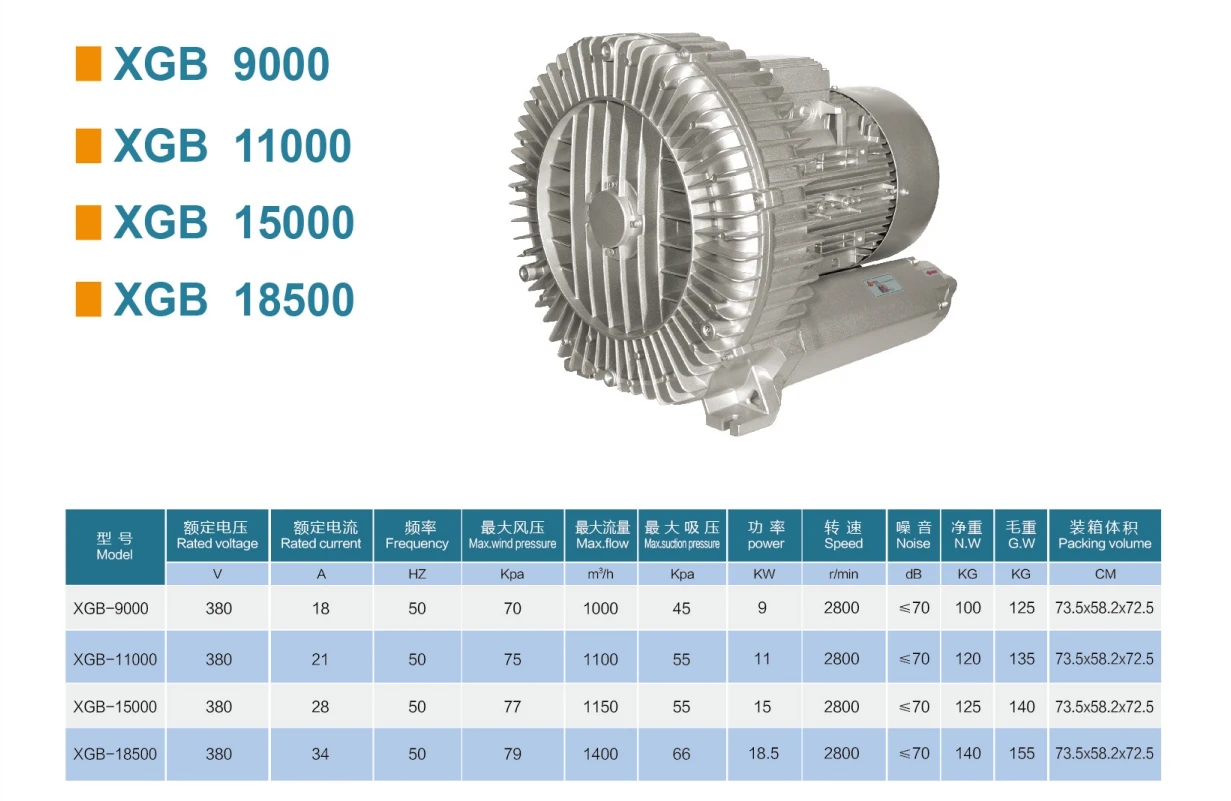

- جدول معلمات أداء المنفاخ الدوامي -المفرد
|
اسم المنتج |
مروحة دوامة أحادية المرحلة بمحرك نحاسي |
|
نموذج |
XGB-15000 |
|
الجهد المقنن |
380 V |
|
التصنيف الحالي |
28 A |
|
تكرار |
50 هرتز |
|
أقصى ضغط للرياح |
77 كيلو باسكال |
|
ماكس التدفق |
1150 m³/h |
|
أقصى ضغط شفط |
55 كيلو باسكال |
|
قوة |
15 كيلوواط |
|
سرعة |
2800 دورة/دقيقة |
|
ضوضاء |
أقل من أو يساوي 70 ديسيبل |
|
الوزن الصافي (نو) |
125 كجم |
|
الوزن الإجمالي (غيغاواط) |
140 كجم |
|
حجم التعبئة |
73.5x58.2x72.5 سم |
- شرح أبعاد تركيب منفاخ دوامي مفرد-
مقدمة لسيناريوهات التطبيق
تتميز المروحة الدوامية أحادية المرحلة بمحرك نحاسي بملفات نحاسية عالية النقاء- توفر توصيلًا كهربائيًا وتبديدًا حراريًا فائقين - وهي ترقية لجودة المحرك تعمل على إطالة عمر الخدمة وتحافظ على أعلى أداء من خلال دورات العمل الصعبة. يحدد مصنعو معدات خطوط الإنتاج المستمر المروحة الدوامية أحادية المرحلة ذات المحرك النحاسي لنقل التفريغ، والاختيار -والتشغيل الآلي -، وشفط خط التعبئة والتغليف حيث تكون موثوقية المحرك أثناء عملية -التحولات المتعددة غير قابلة للتفاوض-. تقوم عمليات الطباعة التجارية بنشر هذه المنافيخ لتغذية المطبعة وأنظمة التسليم، حيث يعتمد إخراج الهواء المتسق خلال فترات الطباعة الطويلة على قدرة المحرك على تبديد الحرارة دون تدهور الأداء. تستخدم مصانع معالجة الأغذية المروحة الدوامية أحادية المرحلة ذات المحرك النحاسي لتجفيف الزجاجات، وشطف العلب، ونقل المنتج، حيث تضيف درجة حرارة تشغيل المحرك النحاسي هامش أمان إضافيًا في بيئات الغسيل-. تعمل أيضًا المروحة الدوامية ذات المحرك النحاسي ذات المرحلة الواحدة على تشغيل آلات النسيج، وأعمال CNC-، وأنظمة التفريغ المختبرية، وتهوية تربية الأحياء المائية - أي تطبيق حيث يقوم المشتري بتقييم جودة إنشاء المحرك كمؤشر أساسي لموثوقية المعدات-على المدى الطويل.
سير عمل المعالجة المخصصة
باعتبارها شريكًا في تصنيع المعدات الأصلية لمروحة Copper Motor Single Stage Vortex Fan، توفر Yijia التخصيص الشامل-إلى-الطرف من خلال ست نقاط اتصال مخصصة للخدمة، تتم إدارة كل منها بواسطة منسقي مشروع ذوي خبرة.
نقطة الاتصال 1 - تحتاج إلى تقييم: استشارة منظمة لتوثيق كل معلمة تخصيص بدءًا من الجهد واللون ووصولاً إلى التغليف والاعتماد.
Touchpoint 2 - تصميم الحلول: يقوم مهندسونا بترجمة متطلباتك إلى عرض فني مفصل مع الرسومات وتوقعات الأداء.
التحقق من صحة نموذج نقطة الاتصال 3 -: يتم شحن وحدة ما قبل الإنتاج -المصنعة وفقًا لمواصفاتك الدقيقة لإجراء اختبار شامل والموافقة عليها.
نقطة الاتصال 4 - ترخيص الإنتاج: بعد قبول العينة، نقوم بإصدار جدول الإنتاج النهائي وخطة مراحل الدفع.
نقطة الاتصال 5 - التصنيع ومراقبة الجودة: الإنتاج التسلسلي مع تقارير الفحص الموثقة عند كل بوابة جودة؛ فحص الفيديو عن بعد متاح عند الطلب.
نقطة الاتصال 6 - الإرسال والرعاية اللاحقة: تنسيق الشحن وتسليم حزمة الوثائق وتنشيط الدعم الفني بعد التسليم-.
التعبئة والتغليف والنقل
مقدمة المصنع
التعليمات
س: هل يتمتع المحرك بحماية ضد التحميل الزائد؟
ج: لا يتضمن محرك المنفاخ نفسه-حماية حرارية مدمجة. نوصي بشدة بتثبيت قاطع دائرة حماية المحرك أو مرحل الحمل الزائد الحراري في اللوحة الكهربائية لديك. وهذا يحمي المحرك من فقدان الطور، والتيار الزائد، وظروف الحمل الحراري الزائد وفقًا للقوانين الكهربائية المحلية.
س: ما هي الصيانة الدورية التي يتطلبها المنفاخ؟
ج: منفاخ XGB لا يحتاج إلى صيانة-. يعمل التصميم الخالي من الزيت- على التخلص من التشحيم، ولا تتطلب المحامل المغلقة أي تشحيم. الصيانة الموصى بها: قم بتنظيف أو استبدال مرشح المدخل كل 3-6 أشهر، وقم بفحص حالة رغوة كاتم الصوت بشكل دوري، وتحقق من إحكام مسمار التثبيت سنويًا، وتحقق من التوصيلات الكهربائية. لا توجد خدمة روتينية أخرى مطلوبة.
س: ماذا علي أن أفعل إذا كان المنفاخ يسخن؟
ج: أولاً، تأكد من أن مرشح المدخل نظيف وخالي من العوائق. تحقق من أن ضغط التشغيل والتدفق ضمن المواصفات المقدرة. تأكد من وجود مساحة كافية حول الوحدة لتبريد تدفق الهواء (100 مم على الأقل من جميع الجوانب). تحقق من تطابق جهد التيار الكهربائي مع لوحة اسم المحرك. في حالة استمرار ارتفاع درجة الحرارة، قم بتقليل الحمل أو اتصل بفريق الدعم الفني لدينا لإجراء التشخيص.
س: ما هي شروط الدفع التي تقبلونها؟
ج: بالنسبة للعينات والطلبات الصغيرة، نحن نقبل T/T (التحويل البنكي)، وWestern Union، ومنصات ضمان التجارة الرئيسية. بالنسبة لطلبات OEM بالجملة، الشروط القياسية هي إيداع 30% مع الطلب ورصيد 70% قبل الشحن. خطاب الاعتماد (L/C) متاح للمشترين المؤهلين. اتصل بفريق المبيعات لدينا لمناقشة الشروط التي تناسب متطلبات الشراء الخاصة بك.
س: ما هي طرق الشحن التي تقدمها؟
ج: نقوم بالشحن عالميًا عبر الشحن البحري (الأكثر اقتصادًا للطلبات بالجملة، 15-35 يومًا)، والشحن الجوي (أسرع، 5-10 أيام)، والبريد السريع الدولي (DHL/FedEx/UPS، 3-7 أيام للعينات). نحن نعمل مع وكيل الشحن الذي رشحته أو يمكننا التوصية بشركاء لوجستيين موثوقين. جميع الشحنات تشمل تغطية تأمينية شاملة.
س: ما هي تغطية الضمان المقدمة؟
ج: تحمل جميع منافيخ XGB المتجددة ضمانًا من الشركة المصنعة لمدة 12 شهرًا من تاريخ الشحن، ويغطي العيوب في المواد والتصنيع في ظل ظروف التشغيل العادية. يغطي الضمان استبدال الأجزاء أو إصلاحها. تتوفر خيارات ضمان ممتدة تصل إلى 24 شهرًا لشركاء تصنيع المعدات الأصلية والمشترين بكميات كبيرة. تتم معالجة مطالبات الضمان خلال 5 أيام عمل من تأكيد التشخيص.
س: هل يمكنني إرجاع المنفاخ إذا كان لا يلبي متطلباتي؟
ج: نحن نقف وراء جودة منتجاتنا. إذا كان النموذج القياسي لا يلبي متطلبات طلبك وكانت الوحدة في حالتها الأصلية، فسيتم قبول المرتجعات في غضون 30 يومًا مع مراعاة رسوم إعادة التخزين. نوصي بشدة بتقييم العينة قبل الطلب بالجملة للتأكد من ملاءمتها. وحدات OEM المخصصة غير قابلة للإرجاع-لأنها مصممة وفقًا لمواصفاتك الفريدة.
س: ما هو المنفاخ المتجدد وكيف يختلف عن مروحة الطرد المركزي؟
ج: يستخدم المنفاخ المتجدد، والذي يُطلق عليه أيضًا منفاخ القناة الجانبية أو المنفاخ الحلقي، دافعة غير متصلة -تدور داخل مبيت ذو شكل خاص لتجديد ضغط الهواء من خلال دورات ضغط متعددة. على عكس مراوح الطرد المركزي التي تعمل على تسريع الهواء بشكل قطري، تحقق المنافيخ المتجددة ضغطًا أعلى بشكل كبير في تصميم مدمج -مرحلة واحدة مع الحفاظ على تدفق هواء حر للزيت بنسبة 100% -- مثالي للتطبيقات الحساسة للتلوث-.
س: ما الذي يجعل سلسلة XGB مختلفة عن المنافسين؟
ج: تتميز سلسلة XGB بهيكل مصنوع من سبائك الألومنيوم -من فئة الطيران، ولفائف محرك نحاسية نقية 100% في الموديلات المتميزة، ومحامل C&U دقيقة تصل إلى 180 درجة، وقنوات كاتم صوت مدمجة مع إسفنجة ماصة للصوت-، ومداخل هواء مفلترة، وشهادة مراقبة الجودة الفردية قبل الشحن. تمر كل وحدة باختبارات المصنع مع التحقق من الأداء الموثق.
س: هل يمكن استخدامه لكل من الفراغ والضغط في وقت واحد؟
ج: يعمل منفاخ XGB كمضخة تفريغ ومنفاخ ضغط، ولكن ليس من وحدة واحدة في نفس الوقت. يولد منفذ الإدخال فراغًا بينما يقوم المنفذ بتوصيل الهواء المضغوط. يمكنك توصيل تطبيق التفريغ الخاص بك بالمدخل وتطبيق الضغط بالمخرج بشكل مستقل. للتشغيل المتزامن، نوصي باستخدام منفاخين منفصلين.
